1.4.2. Тематические слои

Раздел «Тематические слои» представляет собой иерархический список динамических слоёв карты (рис.3). Слои могут быть сгруппированы по тематике. Рядом с каждым слоем расположен переключатель отображения данных слоя на карте в виде «галочки» .

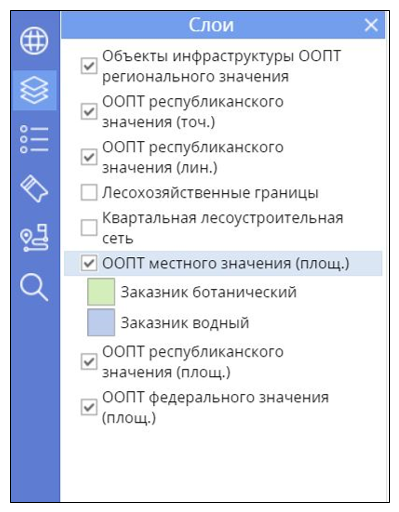

Рис.3. Раздел «Тематические слои»

При нажатии на слой происходит отображение условных обозначений, которыми отражены объекты данного слоя на карте. Повторное нажатие скрывает условные обозначения.

Настройка прозрачности

При наведении курсора на слой в конце строки появляется значок многоточия . Нажатие на данный элемент открывает набор дополнительных операций со слоем, в том числе настройку прозрачности объектов слоя , открытие атрибутивной таблицы слоя , редактирование данных (функция доступна для авторизованных пользователей, с учетом выданных разрешений).

Прозрачность каждого слоя может быть настроена от 0 до 100 процентов с помощью специального бегунка (рис.4). Чем больше процент, тем прозрачнее слой.

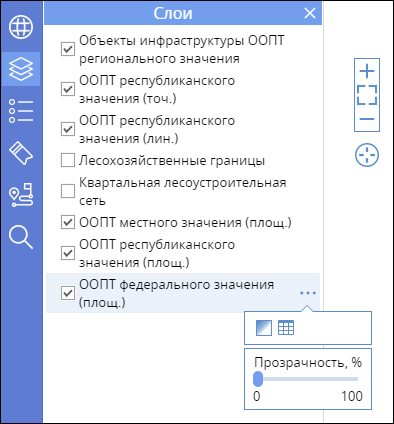

Рис.4. Настройка прозрачности

Добавление прозрачности слоя позволяет видеть пользователю объекты нижележащих слоев. Данная возможность чаще используется для отображения растровых слоев с другими слоями, находящимися выше. На рис. 5. приведен пример совместного отображения слоя административного деления территории в полигональном исполнении с космическим снимком.

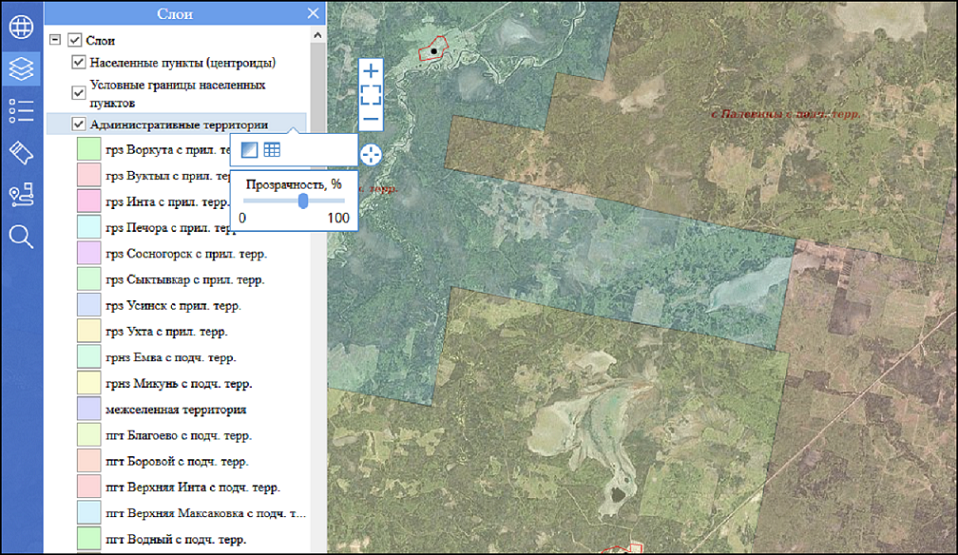

Рис.5. Пример использования функции управления прозрачностью слоя в работе – совместное отображение административного деления территории (в полигональном исполнении) с космическим снимком

Таблица атрибутов

При нажатии на элемент «Таблица» в нижней части области отображения карты открывается таблица атрибутов (рис.6). Таблица содержит семантическую информацию о географических объектах выбранного слоя (например, об объектах слоя «Пункты контроля качества поверхностных вод» на карте «Гидрологические посты и пункты контроля качества поверхностных вод ЦГМС РК (М 1:1 000 000)»). В заголовке таблицы отображается название слоя и количество объектов, которые он содержит.

Структура таблицы:

• каждая строка (запись) соответствует одному пространственному объекту;

• в столбцах (полях) представлены определенные типы атрибутивной информации (характеристики объектов). Поля столбцов имеют соответствующие наименования .

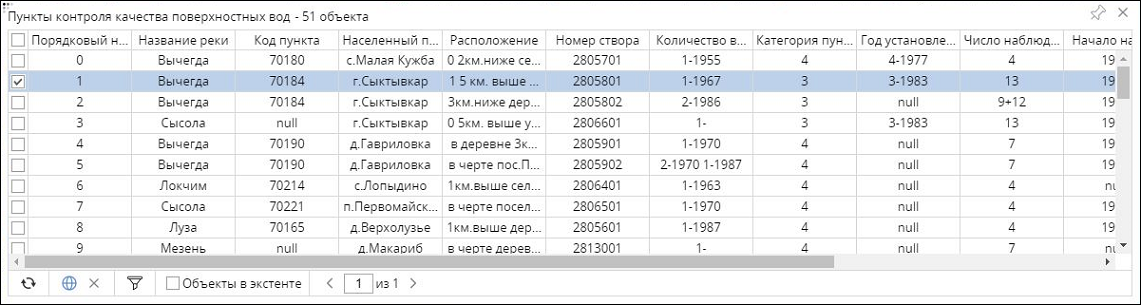

Рис.6. Таблица атрибутов

При выборе (выделении) объекта в таблице соответствующая строка подсвечивается синим цветом. При этом обеспечивается автоматическое перемещение к соответствующему объекту на карте. Выбранный объект подсвечивается, а масштаб карты остается прежним.

В нижней части таблицы расположены инструменты для работы с данными.

Инструменты таблицы

1. Сортировка

Пользователь может провести сортировку записей в таблице по значениям полей таблицы. Функция активируется при нажатии на заголовок поля и обеспечивает поочередно прямую и обратную сортировку данных (от «А» до «Я» и обратно для текстовых значений, по возрастанию и убыванию для числовых значений).

2. Поиск

При помощи инструмента «Поиск» в верхней части таблицы создается специальная строка с полями ввода, в которые необходимо внести искомые значения и нажать клавишу «Enter» (рис.7). Объекты, удовлетворяющие заданным критериям поиска, отобразятся в таблице. Поиск может осуществляться по одному или нескольким столбцам.

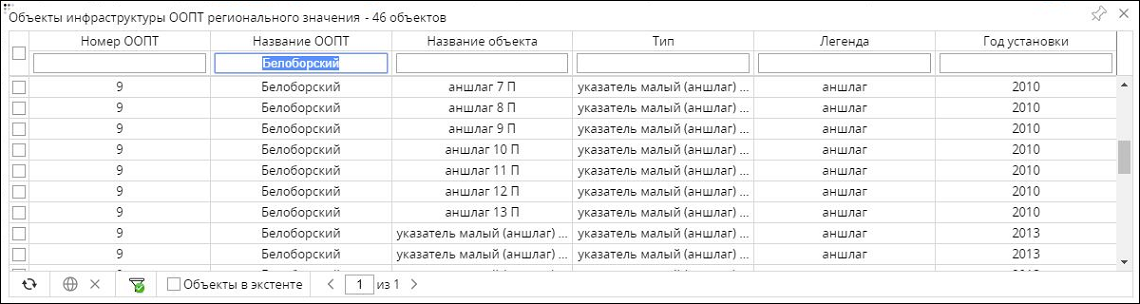

Рис.7. Поиск объектов

3. Показать выделенное

С помощью инструмента «Показать выделенное» обеспечивается отображение участка карты, включающей один или несколько выбранных объектов. Для этого необходимо отметить интересующие объекты «галочкой» и активировать инструмент.

Для того, чтобы снять выборку объектов на карте, используется инструмент «Очистить» .

4. Объекты в экстенте

При включении функции «Объекты в экстенте» обеспечивается такой режим работы, при котором в таблице отображаются записи только для тех объектов, которые в данный момент попадают в область отображения карты. То есть, при изменении масштаба карты или перемещении по ней, содержание таблицы будет динамически изменяться в зависимости от того, какие объекты будут попадать в экстент карты.

5. Обновить таблицу

Инструмент «Обновить таблицу» применяется для очистки результатов предыдущего запроса и сброса параметров поиска.

6. Настройка размера таблицы

По умолчанию открытая таблица пристыкована к левой панели. Для удобства работы с таблицей, предусмотрена возможность произвольно изменить ее размер. Это может быть полезным в случае, когда таблица имеет небольшое количество столбцов, и есть необходимость увеличить рабочее пространство карты за счет уменьшения размера таблицы, или увеличить высоту таблицы для удобной работы с семантическими данными. Для этого сначала необходимо «открепить таблицу» при помощи кнопки , расположенной в верхнем правом углу таблицы. Затем необходимо навести курсор на левый верхний угол таблицы и, не отпуская левую кнопку мышки, растянуть или сузить таблицу до необходимого размера.
