3.5.1. Графические данные о пожарах

Управление отображением графических данных о пожарах реализовано в блоке «Пожары» (Данные Авиалесохраны).

Панель включает три раздела:

  • «Данные РДС» (РДС – Региональная диспетчерская служба),

  • «Оперативные данные»,

  • «Спутниковые данные» (рис. 5).

../../_images/fires_block.png

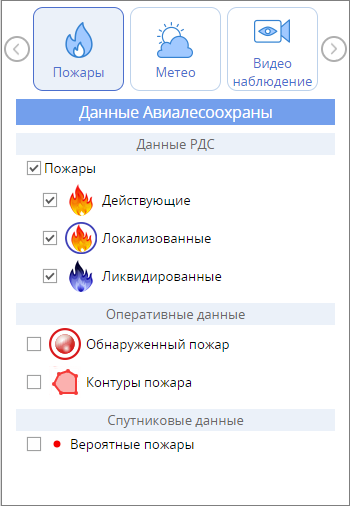

Рис.5. Блок управления отображением графических данных

Данные РДС

В Системе реализована возможность формирования точечного класса пространственных объектов, соответствующих зарегистрированным очагам пожаров. Основными источниками исходной информации о них являются результаты, полученные в ходе лесоавиационных работ и наземного патрулирования. К вспомогательным источникам информации относятся, система видеонаблюдения, спутниковые данные «термоточки», а также обращения граждан.

Ввод исходной информации, в том числе географические координаты пожара, дата обнаружения, площадь пожара осуществляется региональными диспетчерскими центрами при помощи подсистемы ввода (ссылка на руководство: firesinput), из которой в свою очередь, информация реплицируется в картографическое приложение.

Очаги возгораний отображаются на карте специальными условными знаками, соответствующими одному из трех возможных статусов пожара: «действующий» иконка1 , «локализованный» иконка2 , «ликвидированный» иконка3 .

Дополнительно на карте может использоваться статус пожара «действующий угрожающий», отображаемый в виде символа иконка4 . По умолчанию статус «действующий угрожающий» удовлетворяет одному из следующих условий:

  • расстояние до ближайшего населенного пункта — менее или равно 10 км;

  • расстояние до ближайшего объекта экономики (линия электропередачи, нефте- газопровод, железная дорога) — менее или равно 3 км;

  • уровень критичности пожара — критичный (100 баллов и более по шкале критичности)*.

Данный статус определяется автоматически на основе координатного описания пожара.

Примечание

В зависимости от специфики конкретного субъекта РФ для определения статуса пожара «действующий угрожающий» могут применяться другие значения и/или правила.

Пользователь имеет возможность включать/отключать отображение очагов пожаров на карте в соответствии со статусом пожара.

Оперативные данные

В Системе реализована функция отображения оперативных данных, сформированных удаленно с использованием мобильных устройств, в виде центров и/или контуров зафиксированных пожаров с необходимой атрибутивной информацией. При помощи механизмов автоматической синхронизации данных информация с мобильных устройств записывается в центральную базу данных Системы. Подробное описание по работе с мобильным приложением Системы приведено в отдельном руководстве.

Точки, соответствующие центрам возгораний, отображаются при помощи символа иконка5 , контуры пожаров, соответственно – иконка6 . Пользователь имеет возможность управлять отображением контуров и центров зафиксированных пожаров на карте.

Просмотр атрибутивной информации для отображаемых объектов осуществляется во всплывающем окне при нажатии на объект (рис. 6).

../../_images/oper_info.png

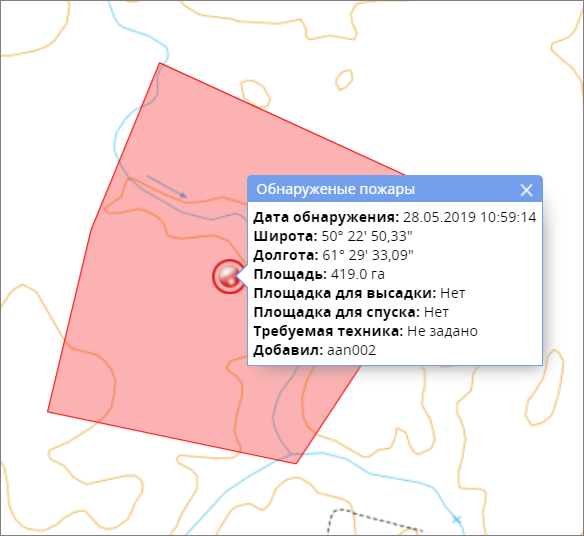

Рис. 6. Просмотр информации по оперативным данным

Спутниковые данные

В Системе предусмотрена возможность отображения на карте в виде точек красного цвета мест возможных очагов возгораний и пожароопасных ситуаций (термоточек), получаемых на основе обработки данных дистанционного зондирования Земли. Исходные данные формируются при помощи спектрорадиометров MODIS, установленных на спутниках Terra и Aqua (США). Периодичность съемки составляет не менее 1 раза в сутки. Прием, обработку и предоставление данных обеспечивает ИТЦ «Сканэкс» (Россия).

При нажатии на точку пользователь может увидеть географические координаты предполагаемого пожара, дату обнаружения, вероятность соответствия данной точки фактическому возгоранию (рис. 7).

С высокой степенью вероятности очаги детектируются при безоблачной погоде для пожаров с линейными размерами более 100 м.

../../_images/red_point.png

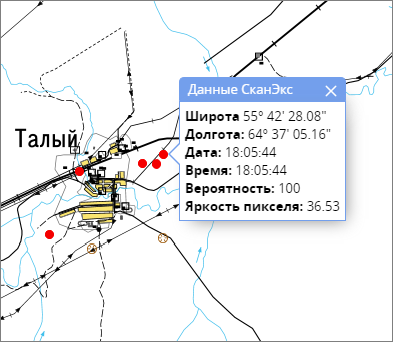

Рис. 7. Пример использования спутниковых данных для определения очагов пожаров
